Zastanawiasz się, jak właściwie ustawić przepływ w ogrzewaniu podłogowym, żeby było ciepło i energooszczędnie? To naprawdę ważne, bo od tego zależy, czy twoje podłogi będą przyjemnie ciepłe, a rachunki za prąd czy gaz nie przyprawią cię o zawrót głowy. Okazuje się, że klucz do sukcesu tkwi w kilku dobrze dobranych parametrach.

Co tak naprawdę wpływa na przepływ w podłogówce?

Wybór odpowiedniego przepływu w instalacji ogrzewania podłogowego to nie przypadek. Trzeba wziąć pod uwagę kilka rzeczy, żeby wszystko działało jak należy. Chodzi o to, żeby woda krążyła tak, jak powinna – ani za szybko, ani za wolno.

• Długość pętli grzewczej: Wyobraź sobie długi wąż ogrodowy – im dłuższy, tym trudniej wodzie się przez niego przecisnąć. Z ogrzewaniem podłogowym jest podobnie. Dłuższa pętla to większy opór dla wody, więc trzeba ją trochę „pogonić”, czyli zwiększyć przepływ, żeby ciepło dotarło wszędzie równomiernie. Typowa pętla ma od 40 do nawet 120 metrów, więc to naprawdę spora różnica.
• Średnica rur: Najczęściej w podłogówce używa się rur o średnicy 16 mm. Nawet jeśli ta średnica jest z góry ustalona, to ona też ma wpływ na opory, które musi pokonać pompa. Gdybyśmy mieli rury o innej średnicy, inaczej musielibyśmy ustawić przepływ.
• Rozstaw rur: To, jak gęsto ułożysz rury grzewcze, też ma znaczenie. Jeśli pętle są blisko siebie (np. co 10 cm), woda musi popłynąć trochę szybciej, żeby wszędzie było równomiernie ciepło. Przy rzadszym ułożeniu (np. co 15–20 cm) można trochę zwolnić.
• Rodzaj źródła ciepła: Czy masz w domu piec gazowy, pompę ciepła, czy może tradycyjny piec na paliwo stałe? Każde z nich działa inaczej. Pompy ciepła, na przykład, najlepiej czują się, gdy woda nie jest zbyt gorąca, a różnica między tą, która idzie do ogrzewania, a tą, która wraca, jest niewielka. Dlatego często ustawia się niższy przepływ, żeby pompa mogła pracować wydajniej.
• Opory hydrauliczne instalacji: Poza samymi rurami, opór w instalacji tworzą też zakręty, zawory i wszystkie połączenia. Wszystko to się sumuje i pompa musi mieć siłę, żeby przez to przepchnąć wodę.
• Zapotrzebowanie na ciepło w pomieszczeniach: Każde pomieszczenie jest inne. Salon potrzebuje więcej ciepła niż łazienka czy sypialnia. Zależy to od wielkości pokoju, jego izolacji, a nawet od tego, ile masz okien i jak często wietrzysz. Tam, gdzie potrzeba więcej ciepła, zazwyczaj ustawia się wyższy przepływ.
• Pompa i jej ustawienia: Dobra pompa i jej odpowiednie ustawienie to podstawa. Musi ona być w stanie zapewnić odpowiedni przepływ i ciśnienie w całej instalacji, uwzględniając wszystkie opory.
• Regulacja i równoważenie hydrauliczne: Cała ta układanka wymaga precyzji. Musisz tak ustawić przepływ w każdej pętli, żeby każda dostała dokładnie tyle ciepłej wody, ile potrzebuje. To właśnie nazywamy równoważeniem hydraulicznym i dzięki temu wszystkie pomieszczenia są ogrzewane równomiernie.

Jakie wartości przepływu są najlepsze dla podłogówki?

Nie ma jednej magicznej liczby, która pasuje do wszystkiego. Ale zazwyczaj przepływ dla jednej pętli ogrzewania podłogowego powinien wynosić od 0,5 do 1,5 litra na minutę. W typowych domach często celuje się w 1–1,5 l/min na pętlę, ale cały system może sobie poradzić nawet z przepływem od 0,5 do 3 l/min.

Pamiętaj, że długość pętli ma tu ogromne znaczenie:

Są też ogólne zasady: minimalny przepływ powinien wynosić przynajmniej 0,7 l/min, żeby instalacja mogła się sama odpowietrzać. Maksymalny przepływ nie powinien przekraczać 2,5 l/min, bo wtedy ciśnienie w pętli spada za bardzo (więcej niż 20 kPa). W głównych rurach woda powinna płynąć z prędkością od 0,15 do 1,5 m/s.

Jeśli chodzi o domy różnie zaizolowane, można przyjąć takie orientacyjne wartości:

• Dobra izolacja: 1,0–1,5 l/min
• Średnia izolacja: 1,5–2,0 l/min
• Słaba izolacja: 2,0–2,5 l/min
• Łazienki (gdzie potrzeba więcej ciepła): 2,0–3,0 l/min

Zazwyczaj przyjmuje się, że na każdy metr kwadratowy ogrzewanej podłogi przypada około 1–1,5 litra wody. Dla przykładu, w systemie o powierzchni 100 m², gdzie rury mają średnicę 16 mm, całkowita ilość wody może wynieść około 180 litrów.

Jak ustawić przepływ na rozdzielaczu krok po kroku?

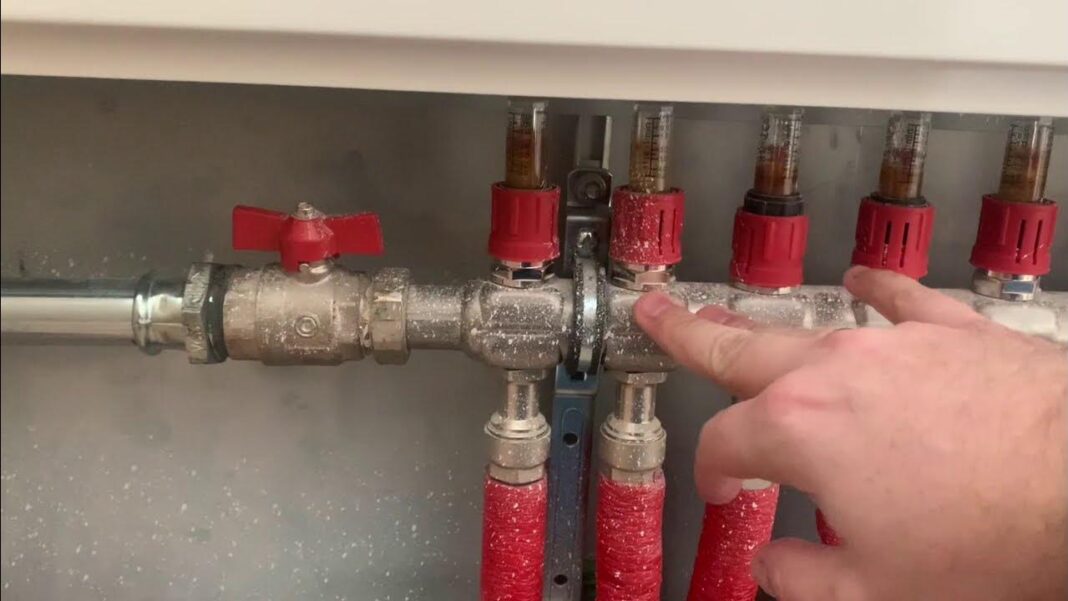

Ustawienie przepływu na rozdzielaczu – sercu każdej podłogówki – to kluczowy moment. Rozdzielacz rozprowadza ciepłą wodę do wszystkich pętli i pozwala na indywidualne sterowanie nimi. Najważniejsze są tu rotametry, czyli wskaźniki przepływu, zazwyczaj umieszczone na obiegach powrotnych.

Oto, jak to zrobić:

1. Wyłącz ogrzewanie, poczekaj, aż woda ostygnie (poniżej 40°C). Będzie bezpieczniej i łatwiej o precyzję.
2. Zamknij wszystkie zawory powrotnych pętli na rozdzielaczu. W ten sposób będziesz mógł otwierać każdą pętlę po kolei.
3. Otwórz pierwszą pętlę na wartość, którą uznasz za dobry punkt wyjścia, na przykład 0,8 l/min. Zawsze można to później poprawić.
4. Otwieraj kolejne pętle, zwiększając przepływ o około 0,2 l/min w stosunku do poprzedniej, aż dojdziesz do maksymalnej dopuszczalnej wartości 2,5 l/min. Pamiętaj, żeby ustawiać przepływ dla każdej pętli osobno, zgodnie z jej potrzebami.
5. Podczas ustawiania staraj się, żeby iglice zaworów powrotnych były ustawione podobnie. Zwykle wystarczy około jednego obrotu od pozycji całkowicie zamkniętej.
6. Dokładnie ustaw wartości na rotametrze. Chodzi o to, żeby zmierzona wartość mieściła się w tolerancji ±0,05 l/min od tej docelowej. Nawet małe różnice mogą sprawić, że ogrzewanie nie będzie równomierne.
7. Kiedy już wszystko ustawisz, zablokuj pierścienie lub nakrętki zabezpieczające na zaworach. To zapobiegnie przypadkowym zmianom.

Ten proces jest niezbędny, żeby osiągnąć wspomniane równoważenie hydrauliczne. Bez tego niektóre pętle mogą być przegrzane, a inne niedogrzane. Poprawne zbilansowanie to gwarancja komfortu i efektywności.

Jak przepływ wpływa na nasze rachunki i samopoczucie?

Odpowiedni przepływ wody w podłogówce ma ogromne znaczenie dla oszczędności energii i naszego komfortu. Eksperci podkreślają, że to jeden z najważniejszych parametrów, który decyduje o tym, czy system grzewczy działa, jak należy.

Oszczędność energii:
Kiedy przepływ jest ustawiony prawidłowo (zazwyczaj 0,5–1,5 l/min na pętlę), ogrzewanie działa najwydajniej. Ciepło jest optymalnie przenoszone z rur do podłogi i dalej do pomieszczenia. Jeśli przepływ jest za niski, woda w pętli oddaje większość ciepła i wraca do źródła już zimna. W efekcie źródło ciepła musi pracować ciężej, żeby ponownie podgrzać tę samą wodę, co marnuje energię. Z kolei zbyt szybki przepływ sprawia, że woda nie zdąży oddać wystarczająco dużo ciepła podłodze. To też nieefektywne – marnujemy energię, bo ciepło nie jest tak dobrze transportowane do pomieszczenia, a pompa obiegowa pracuje na wyższych obrotach.

Komfort cieplny:
Klucz do komfortu to równomierne ciepło na całej podłodze. Gdy przepływ w każdej pętli jest dobrze wyregulowany, cała powierzchnia podłogi ma podobną temperaturę. Unikamy w ten sposób „zimnych stref”, gdzie podłoga jest wyraźnie chłodniejsza. Równomierne ogrzewanie to podstawa komfortu. Optymalna temperatura powierzchni podłogi to zazwyczaj około 28°C, choć w łazienkach może być nieco cieplej (do 33°C). Woda w systemie podłogowym ma zazwyczaj 35–40°C, czyli jest znacznie niższa niż w tradycyjnych grzejnikach. Gdy przepływ jest za mały, podłoga może nie być wystarczająco ciepła, a w różnych miejscach odczujemy różnicę temperatur. Zbyt duży przepływ może z kolei prowadzić do przegrzewania pomieszczenia, co też jest niekomfortowe.

Krótko mówiąc: pilnowanie właściwego przepływu wody w ogrzewaniu podłogowym jest kluczowe, żeby było oszczędnie i komfortowo. Specjaliści zalecają regularne sprawdzanie i dostosowywanie tych parametrów.

Jak zapamiętać o optymalnym przepływie?

Dążenie do idealnego przepływu w podłogówce to cel, który zapewni nam komfort i oszczędność. Pamiętaj, że nie ma jednej uniwersalnej wartości – optymalny przepływ jest inny dla każdej pętli, zależy od jej długości i specyfiki całej instalacji.

Oto najważniejsze rzeczy, które warto zapamiętać:

• Przepływ ustala się indywidualnie dla każdej pętli, a głównym czynnikiem jest jej długość, która wpływa na opory hydrauliczne.
• Standardowy zakres optymalnego przepływu dla pętli to 0,5–1,5 l/min. W praktyce dla domów jednorodzinnych często stosuje się 1–1,5 l/min.
• Narzędziem do pomiaru i regulacji przepływu są rotametry na rozdzielaczu.
• Dobre zrównoważenie hydrauliczne systemu, czyli zapewnienie właściwego przepływu w każdej pętli, gwarantuje równomierne ogrzewanie, co przekłada się na komfort i oszczędność.

Jeśli masz jakiekolwiek wątpliwości co do ustawień swojej podłogówki, najlepiej skontaktuj się z wykwalifikowanym instalatorem. Fachowiec pomoże Ci wszystko poprawnie ustawić i uniknąć problemów w przyszłości.

Najczęściej zadawane pytania (FAQ)

Czy mogę ustawić taki sam przepływ dla wszystkich pętli w podłogówce?
Nie, przepływ powinien być dopasowany do długości każdej pętli, żeby ogrzewanie było równomierne. Dłuższe pętle potrzebują wyższego przepływu, żeby pokonać większe opory i dostarczyć odpowiednią ilość ciepła.

Jaki jest najlepszy przepływ dla podłogówki z pompą ciepła?
Pompy ciepła zazwyczaj pracują wydajniej przy niższych przepływach i niewielkiej różnicy temperatur między wodą zasilającą a powracającą (np. 5 K). Zalecany przepływ zależy od konkretnego systemu, ale często mieści się w dolnym zakresie, czyli 0,5–1,5 l/min na pętlę, co pozwala pompie działać optymalnie.

Jak mogę sprawdzić, jaki jest aktualny przepływ w mojej podłogówce?
Wystarczy odczytać wskazania z rotametrów na rozdzielaczu ogrzewania podłogowego. Pokazują one aktualną ilość wody przepływającej w litrach na minutę dla każdej pętli. W razie potrzeby można je regulować za pomocą zaworów.

Czy zbyt wysoki przepływ wody w podłogówce może być szkodliwy?
Tak, zbyt wysoki przepływ może prowadzić do większego zużycia energii przez pompę obiegową, hałasu w instalacji, a także do przegrzewania pomieszczeń zamiast równomiernego rozprowadzania ciepła. Jest to mniej efektywne i komfortowe niż optymalnie dobrany przepływ.
